一种新型坩埚清洗机

【摘要】:


                                                                        坩埚清洗机

          一种坩埚清洗机,包括有一吊杆体,吊杆体下端设有防护罩、减速机支座,吊杆体内设有水路通道,水路通道的出水口与喷管连通,减速机支座上设有传动机构,传动机构上设有毛刷座,毛刷座外壁设有毛刷,减速机支座下部设有底盘轴,底盘轴穿过毛刷座的中心孔,在底盘轴的上下两端分别设有第一导向机构、第二导向机构,用行车将清洗机吊到坩埚体上,销子和坩埚体进行固定;通电的电机带动毛刷座作旋转运动,用行车吊钩起吊吊杆体作上下运动,对坩埚内壁进行清洗,在整个清洗过程中,向喷淋机构注入水,进行辅助清洗,具有成本低、能耗小和清洗效果好的特点。
     1.一种坩埚清洗机,包括有一吊杆体(1),其特征在于,吊杆体(1)下端设有防护罩(2)、减速机支座(3),吊杆体(1)内设有水路通道(4),水路通道(4)的出水口与喷管(5)连通,减速机支座(3)上设有传动机构(8),传动机构(8)上设有毛刷座(9),毛届座(9)外壁设有毛刷(10),减速机支座(3)下部设有底盘轴(11),底盘轴(11)穿过毛刷座(9)的中心孔,在底盘轴(11)的上下两端分别设有第一导向机构(12)、第二导向机构(25).

2.根据权利要求1所述的一种坩埚清洗机,其特征于,所述的吊杆体(1)上设有导套座(13),吊杆体(1)在导套座(13)的导向下进行上下运动。


3.根据权利要求1所述的一种坩埚清洗机,其特征在于,所述的吊杆体(1)上部设有限位保护装置(24).

4.根据权利要求1所述的一种坩埚清洗机,其特征在于,所述的水路通道(4)与喷管(5)组成喷淋机构。

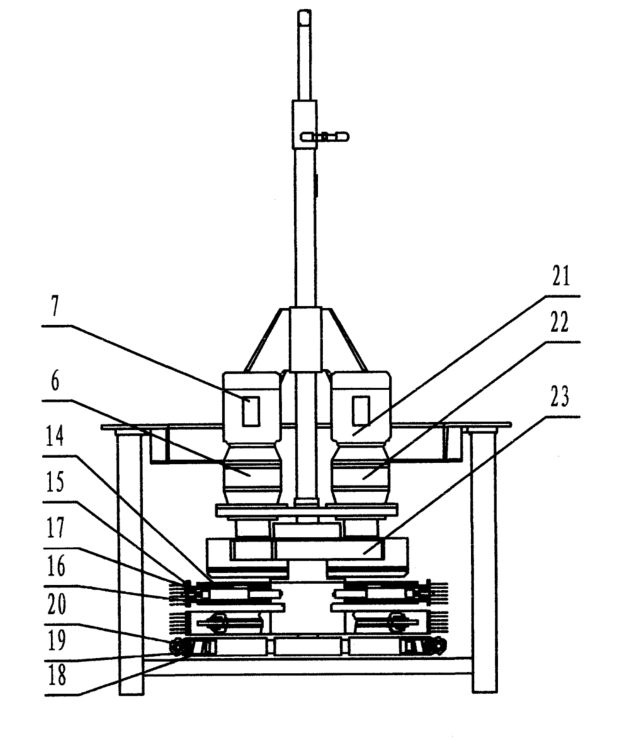

5.根据权利要求1所述的一种坩埚清洗机,其特征在于,所述的传动机构(8)包括有第一电机(7)及与其配套的减速机(6)、第二电机(21)及其配套的减速机(22)和齿轮副(23),第一电机(7)与第二电机(21)作反向旋转。
6.根据权利要求1所述的一种坩埚清洗机,其特征在于,所述的毛刷座(9)上设有导向孔(14),刷头(15)内端设有伸缩杆(16),伸缩杆内设有弹簧(17),伸缩杆(16)带动刷头(15)可作伸缩运·动。
7.根据权利要求1所述的种坩埚清洗机,其特征在于,所述的第一导向机构(12)的内腔中设有导向孔(18),导向孔(18)中设有弹簧(19),导向孔(18)外设有导向轮(20).
8.根据权利要求1所述的一种坩埚清洗机,其特征在于,所述的第二导向机构(25)与第一导向机构(12)的结构相同,第二导向机构(25)与第一导向机构(12)成45度交叉设置。
